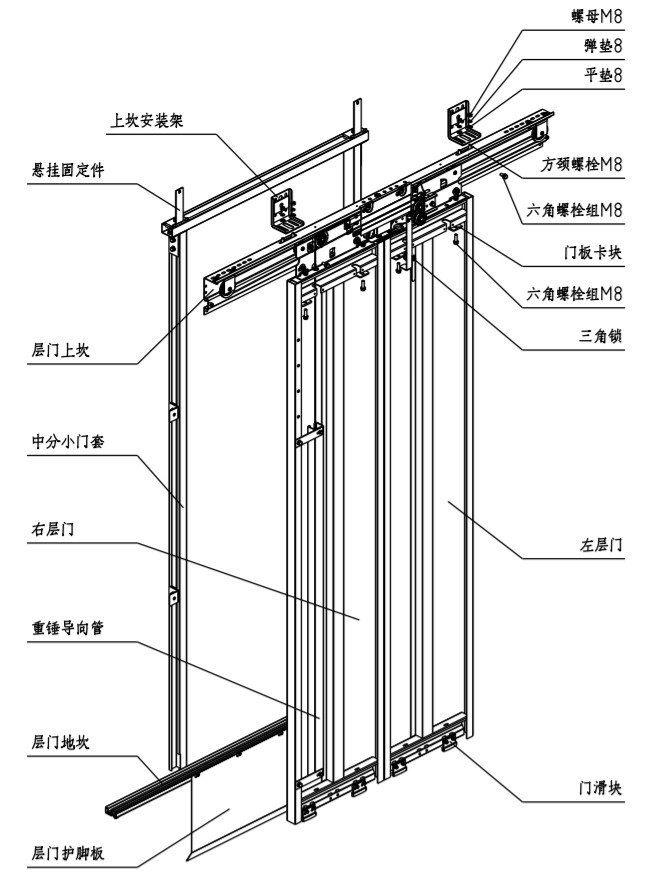

२-पातहरू केन्द्र खोल्ने ल्यान्डिङ ढोका उपकरण THY-LD-B
१. अनलक गर्ने विधि भनेको ढोकाको प्यानल अनलक गर्नु र ४५ किलोग्राम पेन्डुलम इम्प्याक्ट परीक्षण पास गर्नु हो।
२. ढोकालाई भारी हथौडाले जबरजस्ती बन्द गरिन्छ, र भारी हथौडा र गाइड ट्यूबलाई अवतरण ढोकाको भित्री भागमा राखिन्छ।
३. ढोकाको लकले राष्ट्रिय लिफ्ट निरीक्षण केन्द्रको परीक्षण पास गरेको छ र CE र CU-TR प्रमाणीकरण प्राप्त गरेको छ।
४. ढोकाको लकको लागू भोल्टेज: ≤ AC230V, ≤ DC110V।

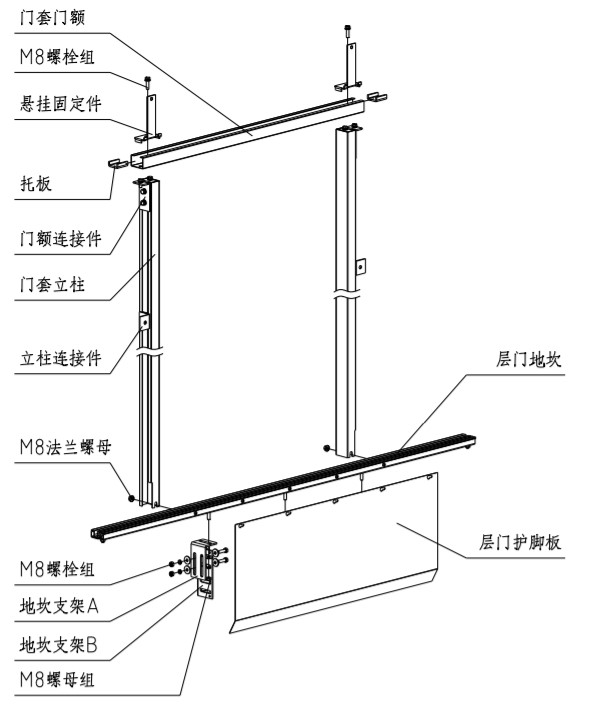

१. सिल र ढोकाको आवरणको स्थापना
१.१. होइस्टवेको आकार अनुसार सिलको प्रवेश र निकास स्थिति निर्धारण गर्नुहोस्; सिलको केन्द्रलाई प्रवेश र निकासको केन्द्र जस्तै समायोजन गर्नुहोस्, र सिलको केन्द्र चिन्ह लगाउनुहोस्; सिलको स्तर १/१००० भन्दा कम समायोजन गर्नुहोस्; पानीलाई होइस्टवेमा प्रवेश गर्नबाट रोक्नको लागि सतह।
१.२. ढोकाको आवरणको स्तम्भ र ढोकाको आवरणको ढोकालाई जडान गर्ने टुक्राहरू सहित जम्मा गर्नुहोस्, र झुण्ड्याउने फिक्सिङ भागहरू स्थापना गर्नुहोस्; ढोकालाई सिलमा राख्नुहोस्, ढोकाको आवरणको स्तम्भको ठाडोपन १/१००० भन्दा कममा समायोजन गर्नुहोस्; ढोकाको आवरणको केन्द्र प्रवेशद्वार र बाहिर निस्कने सिल केन्द्र चिन्ह मापनको केन्द्रसँग मिल्दोजुल्दो छ; ढोकाको आवरणको तल्लो निधारको समतल र सिलको माथिल्लो समतलको आकार नेट ढोकाको उचाइ हो। समायोजन पूरा भएपछि, M8 फ्ल्यान्ज नट लक गर्नुहोस्। आकार समायोजन गरेपछि, स्तम्भ कनेक्टरलाई भित्तामा फिक्स गर्नुहोस्।
१.३. ल्याण्डिङ डोर टो गार्ड सिलाइनमा जडान गर्नुहोस्।
२. अवतरण ढोका उपकरणको स्थापना

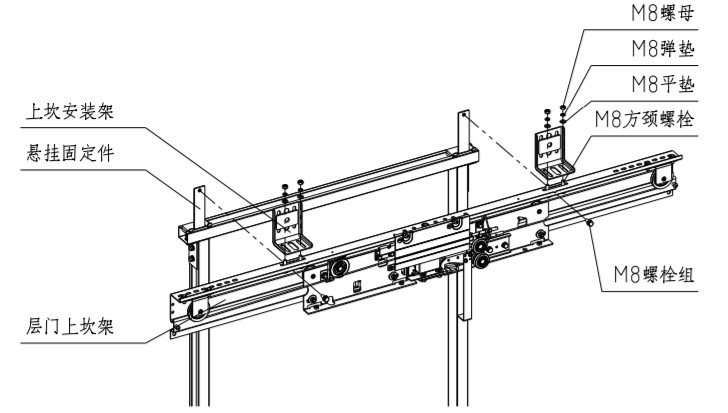

२.१. ल्यान्डिङ ढोकाको माथिल्लो सिल फ्रेमलाई सस्पेन्सन फिक्सिङ भागको तल्लो छेउमा रहेको बार्बसँग मिलाउनुहोस्, र माथिल्लो सिल फ्रेम र ल्यान्डिङ ढोकाको सस्पेन्सन फिक्सिङ भागलाई M8*20 बोल्ट समूह मार्फत लक गर्नुहोस्।
२.२. होइस्टवे भित्तामा माथिल्लो सिल माउन्टिङ फ्रेमलाई एक्सपेन्सन बोल्ट वा थ्रु-वाल बोल्टले जोड्नुहोस्। माथिल्लो सिल माउन्टिङ फ्रेम र ल्यान्डिङ ढोकाको माथिल्लो सिल M8 स्क्वायर नेक बोल्टद्वारा जोडिएका छन्।
२.३. ढोकाको केन्द्र खुला राख्न र प्रवेशद्वार र बाहिर निस्कने बीचको भाग एकरूप बनाउन ल्यान्डिङ ढोकाको माथिल्लो सिसा बायाँ र दायाँ मिलाउनुहोस्।
२.४. ल्यान्डिङ डोर उपकरणको भुइँको ठाडोपन समायोजन गर्नुहोस्। ठाडो रेखा बिछ्याएर वा कारको ढोकाको सिललाई सन्दर्भको रूपमा लिएर ल्यान्डिङ डोर उपकरणको भुइँको ठाडोपन ±०.५ मिमीमा समायोजन गर्नुहोस्।

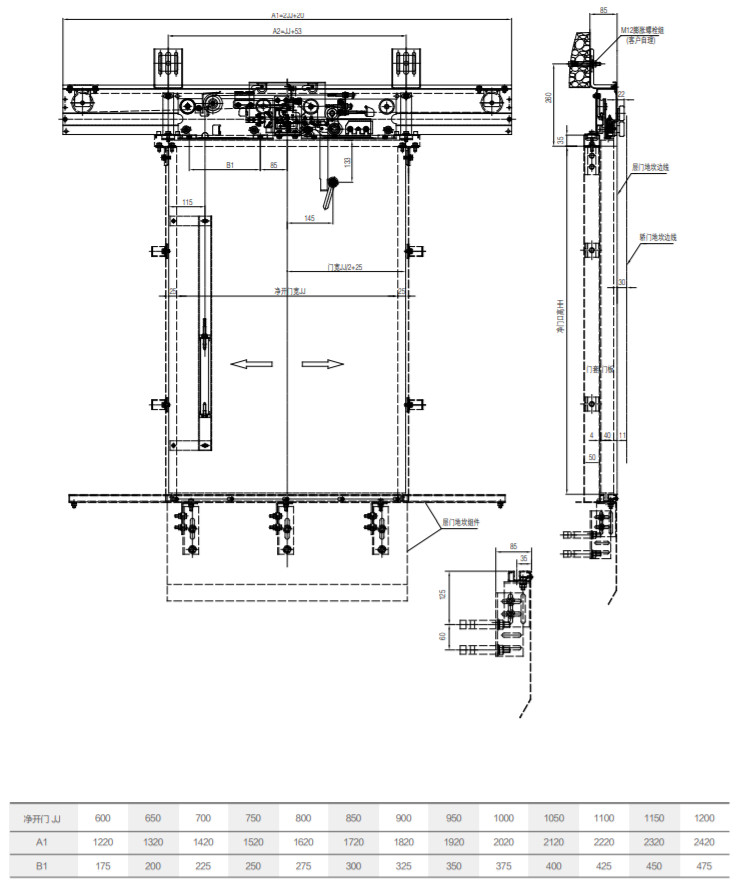

२.५ निम्न भुइँका ढोकाहरूमा सिल फ्रेम स्थापनाको मुख्य प्यारामिटरहरूको समीक्षा गरेपछि, सबै स्थापना बोल्टहरू कस्नुहोस्:

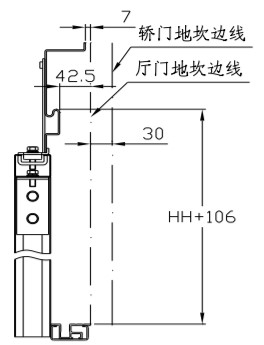

ल्यान्डिङ ढोकाको माथिल्लो सिल फ्रेमको उचाइ: ल्यान्डिङ ढोकाको माथिल्लो सिल फ्रेम गाइड रेलको माथिल्लो सतह र ल्यान्डिङ ढोकाको सिल बीचको दूरी HH+१०६ मिमी छ;
ल्यान्डिङ ढोकाको माथिल्लो सिल फ्रेमको केन्द्र: ल्यान्डिङ ढोकाको माथिल्लो सिल फ्रेमको केन्द्र र प्रवेश र निकासको केन्द्र बीचको विचलन ±१ मिमी छ;
ल्यान्डिङ ढोकाको माथिल्लो सिल गाइड रेल र कारको ढोकाको सिल बीचको दूरी: ल्यान्डिङ ढोकाको माथिल्लो सिल गाइड रेल र ल्यान्डिङ ढोकाको सिल बीचको दूरी ४२.५ मिमी छ, र कारको ढोकाको सिलबाटको दूरी ७२.५ मिमी छ।
ल्यान्डिङ ढोकाको माथिल्लो सिल फ्रेमको उचाइ: ल्यान्डिङ ढोकाको माथिल्लो सिल फ्रेम गाइड रेलको माथिल्लो सतह र ल्यान्डिङ ढोकाको सिल बीचको दूरी HH+१०६ मिमी छ;
ल्यान्डिङ ढोकाको माथिल्लो सिल फ्रेमको केन्द्र: ल्यान्डिङ ढोकाको माथिल्लो सिल फ्रेमको केन्द्र र प्रवेश र निकासको केन्द्र बीचको विचलन ±१ मिमी छ;
ल्यान्डिङ ढोकाको माथिल्लो सिल गाइड रेल र कारको ढोकाको सिल बीचको दूरी: ल्यान्डिङ ढोकाको माथिल्लो सिल गाइड रेल र ल्यान्डिङ ढोकाको सिल बीचको दूरी ४२.५ मिमी छ, र कारको ढोकाको सिलबाटको दूरी ७२.५ मिमी छ।
