साधारण यात्रु लिफ्टहरूको लागि स्लाइडिङ गाइड जुत्ताहरू प्रयोग गरिन्छ THY-GS-029

छोटो वर्णन:

उत्पादन विवरण

उत्पादन ट्यागहरू

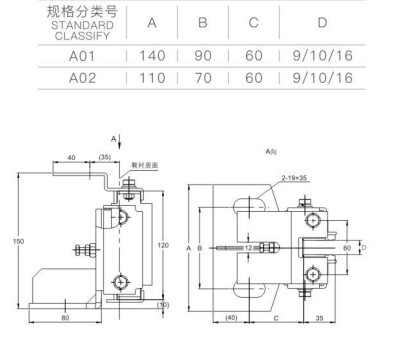

उत्पादन प्यारामिटरहरू

मूल्याङ्कन गरिएको गति	≤१.७५ मिटर/सेकेन्ड
सकारात्मक शक्ति	१०५० एन
हाईङ फोर्स	६५० एन
गाइड रेल मिलाउनुहोस्	९,१०,१५.८८,१६
पार्श्व क्याप्सुलहरूमा लागू हुन्छ

उत्पादन जानकारी

THY-GS-029 मित्सुबिशी स्लाइडिङ गाइड जुत्ताहरू कारको माथिल्लो बीम र कारको तल्लो भागमा सुरक्षा गियर सिट मुनि जडान गरिएका हुन्छन्। सामान्यतया, प्रत्येकमा ४ वटा हुन्छन्, जुन कार गाइड रेलसँगै माथि र तल चल्छ भनी सुनिश्चित गर्ने भाग हो। मुख्यतया १.७५ मिटर/सेकेन्ड भन्दा कम मूल्याङ्कन गरिएको गति भएका लिफ्टहरूको लागि प्रयोग गरिन्छ। यो गाइड जुत्ता मुख्यतया जुत्ताको अस्तर, जुत्ताको सिट, तेल कप होल्डर, कम्प्रेसन स्प्रिङ र रबरका भागहरू मिलेर बनेको हुन्छ। जुत्ताको सिटमा पर्याप्त बल र कठोरता हुन्छ, र राम्रो कम्पन ड्याम्पिङ हुन्छ। जुत्ताको सिट सामान्यतया खैरो कास्ट आइरनबाट बनेको हुन्छ; प्लेट वेल्डिङ संरचना निर्माण गर्न सजिलो भएकोले, प्लेट वेल्डिङ संरचना पनि सामान्यतया प्रयोग गरिन्छ। बुटको अस्तरमा ९-१६ मिमीको फरक चौडाइ हुन्छ, जुन प्रयोगकर्ताहरूलाई गाइड रेलको चौडाइ अनुसार छनौट गर्न सुविधाजनक हुन्छ। यो अत्यधिक पहिरन-प्रतिरोधी पोलियुरेथेनबाट बनेको छ। स्लाइडिङ कार्यसम्पादन सुधार गर्न र जुत्ताको अस्तर र गाइड रेल बीचको घर्षण कम गर्न, लुब्रिकेटिङ तेल आवश्यक पर्दछ, त्यसैले गाइड जुत्तामा तेल कप राख्नको लागि एउटा कोष्ठक छ। स्वचालित स्नेहनको उद्देश्य प्राप्त गर्न तेल बक्समा रहेको लुब्रिकेटिङ तेललाई फेल्ट मार्फत गाइड रेलको काम गर्ने सतहमा समान रूपमा लेपित गरिन्छ।

जुत्ता समायोजन विधि गाइड गर्नुहोस्

गाइड जुत्ता जडान गर्नु अघि, पहिले समायोजन नटलाई स्क्रू गर्नुहोस् ताकि कोष्ठक र रबर प्याड बीचको खाडल X १ मिमी होस्। गाइड जुत्ता जडान गरेपछि, समायोजन नटलाई खुकुलो पार्नुहोस् ताकि समायोजन नट र कोष्ठक सतह बीचको खाडल Y लगभग २~४ मिमी होस्। यस समयमा, खाडल X पनि १~२.५ मिमी बीचमा हुनुपर्छ। त्यसपछि फास्टनिङ नटलाई कस्नुहोस्। अघिल्ला चरणहरू अनुसार समायोजन गरेपछि, तपाईंले कारलाई उचित रूपमा हल्लाएर गाइड जुत्ताको कसिलोपन अवलोकन गर्न सक्नुहुन्छ, अर्थात्, गाइड जुत्ता र गाइड रेलहरूलाई आधारभूत सम्पर्कमा राख्नुहोस्, तर धेरै कसिलो होइन। एकै समयमा, गाइड जुत्ताको स्थापना अवस्था यस समयमा गाइड जुत्ता-गाइड रेल समन्वय अवस्था अनुसार राम्रोसँग मिलाउन सकिन्छ।
